So sánh 2 công cụ vặn coupler là dùng kìm vặn và máy vặn
Coupler là gì?
Coupler (bộ nối hoặc mối nối) là một thiết bị hoặc cơ cấu kỹ thuật được sử dụng để kết nối hai hoặc nhiều phần tử lại với nhau, đặc biệt trong các ứng dụng xây dựng, cơ khí, điện hoặc cơ điện tử. Trong bối cảnh xây dựng và kết cấu, coupler thường được dùng để nối các thanh thép hoặc lồng thép trong quá trình thi công bê tông cốt thép, cọc khoan nhồi, hoặc trong các hệ thống móng công trình.
TCVN 13711-1:2023 – Mối nối bằng ống ren
Mục 3.4.Mối nối (Coupler)
Ống nối hoặc bộ phận nồi có ren dùng để ghép nồi cơ khí các thanh thép cốt bê tông nhằm mục đích truyền lực kéo và/hoặc nén dọc trục từ thanh thép này sang thanh thép khác, trong đó:
– Ống nối là một chỉ tiết lắp ghép các đầu mút của hai thanh thép cốt bê tông;
– Bộ phận nói có ren là một chỉ tiết có ren dùng để nồi các thanh thép cốt bê tông bằng ăn khớp ren.
TCVN 8163:2009 -THÉP CỐT BÊ TÔNG – MỐI NỐI BẰNG ỐNG REN
3.1 Nối thép cốt bê tông bằng ống ren (coupler rebar splice)
Sử dụng một ống ren chuyên dụng bằng thép, có ren ở bên trong để liên kết hai thanh thép cốt đã được tạo ren trước ở đầu.
3.2 Mối nối thép cốt bê tông bằng ống ren trụ theo phương pháp cán ren trực tiếp
(splice the straight threaded rolling rebar by coupler)
Loại liên kết thép cốt bằng cách gia công tạo ren trụ trên đầu hai thanh thép cốt khác nhau bằng phương pháp cán ren trực tiếp, sau đó dùng ống ren để nối lại.
3.3 Phương pháp cán ren trực tiếp (straight threaded rolling)
Phương pháp gia công ren ở đầu bằng cách gọt bỏ phần gân dọc và gân ngang của thanh thép cốt trước khi cán ren trên thiết bị tạo ren chuyên dụng. Trong quá trình cán ren hoàn toàn không tạo phoi.
3.4 Ống ren (coupler)
Loại ống nối chuyên dụng có ren trong hình trụ, sử dụng để nối hai đầu ren thép cốt.
3.5 Đầu ren (threaded rebar)
Phần đầu của thanh thép cốt được gia công tạo ren hình trụ.

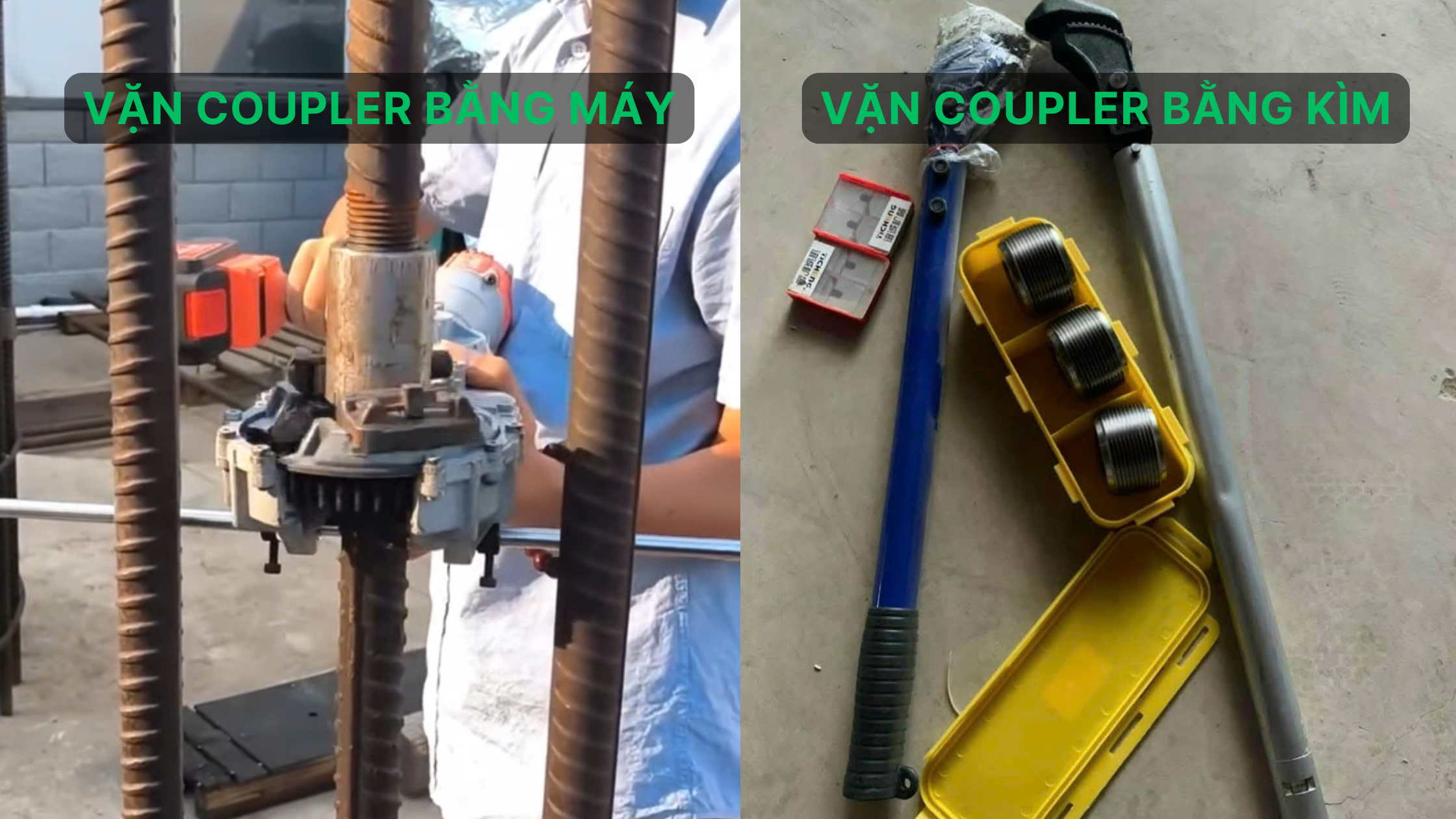

So sánh 2 công cụ vặn coupler là dùng kìm vặn và máy vặn
1.Kìm Vặn Coupler (Wrench hoặc Spanner):
Ưu điểm:
- Chi phí thấp: Kìm vặn thường có giá thành thấp hơn nhiều so với máy vặn.
- Dễ sử dụng: Không yêu cầu điện hoặc năng lượng bên ngoài, chỉ cần sức lực của người vận hành.
- Di động: Nhỏ gọn, dễ dàng mang theo và sử dụng ở các vị trí chật hẹp hoặc xa nguồn điện.
- Không cần bảo trì: Ít cần bảo dưỡng hoặc sửa chữa so với máy móc.
Nhược điểm:
- Tốn sức lực: Đòi hỏi nhiều sức lực để vặn chặt, đặc biệt là với các coupler lớn hoặc ở vị trí khó tiếp cận.
- Thời gian lâu: Quá trình vặn có thể mất nhiều thời gian, đặc biệt nếu có nhiều coupler cần nối.
- Lực vặn không đồng đều: Lực vặn phụ thuộc vào sức lực người dùng nên có thể không đều, ảnh hưởng đến chất lượng mối nối.
2.Máy Vặn Coupler (Torque Wrench hoặc Automatic Coupler Wrench)
Ưu điểm:
- Lực vặn đồng đều: Máy có thể cung cấp lực vặn chính xác và đồng đều, đảm bảo chất lượng mối nối.
- Tiết kiệm thời gian: Vặn nhanh hơn nhiều so với kìm vặn, đặc biệt khi có nhiều coupler cần xử lý.
- Giảm sức lực lao động: Giảm thiểu công sức của người lao động, hạn chế nguy cơ chấn thương do làm việc nặng nhọc.
- Điều chỉnh lực vặn: Nhiều máy vặn cho phép điều chỉnh lực vặn theo nhu cầu của từng loại coupler khác nhau.
Nhược điểm:
- Chi phí cao: Máy vặn có giá thành cao hơn rất nhiều so với kìm vặn.
- Cần nguồn điện: Nhiều loại máy vặn cần được cấp nguồn điện hoặc pin, làm giảm tính linh hoạt khi làm việc ở nơi không có nguồn điện.
- Bảo trì và bảo dưỡng: Đòi hỏi bảo dưỡng định kỳ để đảm bảo hiệu suất và độ bền của máy.
- Kích thước và trọng lượng: Máy vặn thường lớn và nặng hơn so với kìm vặn, ít linh hoạt trong các không gian hẹp hoặc thi công tại chỗ.
Tóm lại:
- Kìm vặn là lựa chọn phù hợp cho các công trình nhỏ, nơi mà ngân sách hạn chế, công việc không quá nặng nhọc và không yêu cầu độ chính xác cao về lực vặn.
- Máy vặn thích hợp cho các dự án lớn, yêu cầu cao về chất lượng mối nối, cần tiết kiệm thời gian và giảm bớt sức lực lao động. Tuy nhiên, nếu điều kiện làm việc không cho phép sử dụng máy móc lớn hoặc cần tính linh hoạt tối đa, kìm vặn có thể là lựa chọn thay thế.
Quy trình lắp đặt coupler
Quy trình lắp đặt coupler (khớp nối thép ren) nhằm đảm bảo liên kết giữa các thanh thép trong xây dựng diễn ra hiệu quả và đúng kỹ thuật. Dưới đây là các bước thực hiện quy trình này:
1. Chuẩn bị vật liệu và thiết bị
- Kiểm tra coupler: Đảm bảo coupler đạt tiêu chuẩn kỹ thuật, không bị hư hỏng, rạn nứt hay biến dạng. Các loại coupler phải phù hợp với đường kính và loại thép được sử dụng.
- Kiểm tra cốt thép: Đầu cốt thép cần có ren (sợi chỉ) được gia công chính xác, đúng tiêu chuẩn. Thép phải sạch, không dính dầu mỡ, gỉ sét.
- Dụng cụ cần thiết: Máy siết ren, cờ lê hoặc các dụng cụ chuyên dụng để lắp đặt coupler.
2. Kiểm tra đầu ren cốt thép
- Đảm bảo đầu ren của thanh thép được gia công theo đúng quy định về kích thước, độ dài ren, và độ chính xác.
- Dùng bàn chải hoặc thiết bị làm sạch để loại bỏ bụi bẩn, dầu mỡ hoặc các tạp chất trên ren.
3. Lắp đặt coupler vào đầu ren
- Vặn coupler vào đầu ren của thanh thép thứ nhất theo chiều kim đồng hồ, siết chặt đến khi đạt độ sâu tiêu chuẩn.
- Đảm bảo rằng coupler khớp hoàn toàn với ren và không bị lỏng.
4. Kết nối thanh thép thứ hai
- Đưa đầu ren của thanh thép thứ hai vào coupler và vặn chặt tương tự như thanh thép thứ nhất.
- Sử dụng cờ lê hoặc dụng cụ siết chuyên dụng để đảm bảo kết nối chắc chắn, đúng lực siết yêu cầu (theo tiêu chuẩn kỹ thuật của coupler).
5. Kiểm tra và điều chỉnh
- Kiểm tra lại mối nối để đảm bảo rằng hai thanh thép được liên kết thẳng hàng, không bị lệch tâm.
- Đo lực siết của mối nối bằng thiết bị đo chuyên dụng (nếu có yêu cầu). Lực siết phải đạt thông số kỹ thuật của nhà sản xuất coupler.
6. Hoàn thiện và nghiệm thu
- Sau khi lắp đặt xong, tiến hành kiểm tra toàn bộ các mối nối trong công trình, đảm bảo các coupler được lắp đúng quy trình và không bị lỗi.
- Lập biên bản nghiệm thu mối nối để đưa vào sử dụng.
7. Lưu ý an toàn
- Các mối nối phải được thực hiện bởi nhân viên có kỹ năng và được giám sát bởi kỹ sư xây dựng.
- Đảm bảo các thiết bị lắp đặt được kiểm tra thường xuyên để tránh hư hỏng hoặc sai số trong quá trình thực hiện.
Việc lắp đặt coupler đúng quy trình sẽ giúp tăng độ bền, khả năng chịu lực và đảm bảo an toàn cho công trình xây dựng.
