Phụ kiện ống thép SCH40

Phụ kiện ống thép SCH40 – Phân tích chi tiết từ A–Z

Giới thiệu chi tiết về phụ kiện ống thép SCH40

Trong hệ thống đường ống hiện đại, đặc biệt là các hệ thống công nghiệp, cơ điện (M&E), PCCC và dầu khí, phụ kiện ống thép đóng vai trò quan trọng không kém bản thân ống thép. Nếu ống là “đường dẫn”, thì phụ kiện chính là “nút giao”, quyết định độ ổn định và tính linh hoạt của toàn hệ thống.

Phụ kiện ống thép SCH40 là dòng phụ kiện được sản xuất đồng bộ theo độ dày tiêu chuẩn SCH40 – một trong những cấp độ phổ biến nhất hiện nay. Sự phổ biến này đến từ việc SCH40 đáp ứng tốt yêu cầu về:

• Áp lực trung bình

• Độ bền cơ học

• Tính kinh tế

Trong thực tế, hơn 70% hệ thống đường ống dân dụng và công nghiệp nhẹ đều sử dụng SCH40.

Tiêu chuẩn SCH40 là gì?

SCH (Schedule) là thông số quy định độ dày thành ống theo tiêu chuẩn của Mỹ (ASME/ANSI). Điều quan trọng là:

👉 SCH không phải độ dày tuyệt đối, mà là một hệ quy chiếu theo đường kính danh nghĩa (DN/NPS).

Ví dụ:

• Ống DN100 SCH40 sẽ có độ dày khác DN200 SCH40

• Nhưng cả hai đều thuộc cùng “cấp chịu áp”

Ý nghĩa kỹ thuật của SCH40:

• Độ dày đủ để chịu áp lực từ 10 – 25 bar (tùy đường kính)

• Đảm bảo không bị biến dạng khi vận hành lâu dài

👉 Chính vì vậy, SCH40 được xem là “tiêu chuẩn vàng” cho đa số hệ thống.

Bảng tra độ dày SCH40

Dung sai của bảng này từ 2-12.5%

• Tùy tiêu chuẩn áp dụng và dung sai của nhà máy

Phụ kiện ống thép SCH40 là gì?

Phụ kiện hàn SCH40 là các chi tiết được thiết kế để:

• Kết nối ống
• Chuyển hướng dòng chảy
• Phân nhánh
• Điều chỉnh kích thước

Đặc điểm kỹ thuật quan trọng:

• Độ dày tương thích ống SCH40 → tránh yếu điểm tại mối nối
• Vát mép sẵn (bevel) → hỗ trợ hàn đối đầu
• Độ chính xác cao → đảm bảo kín khít

👉 Khi thi công đúng kỹ thuật, hệ thống gần như:

• Không rò rỉ
• Hoạt động ổn định hàng chục năm

Giá bán phụ kiện hàn SCH40

Lưu ý giá này chỉ mang tính tham khảo. LH 0939287123

Size (DN)	Co hàn 90° SCH40	Tê hàn SCH40	Bầu giảm hàn SCH40	Chén hàn SCH40
DN15 (1/2″)	18.000	28.000	22.000	12.000
DN20 (3/4″)	22.000	35.000	28.000	15.000
DN25 (1″)	28.000	45.000	35.000	18.000
DN32 (1-1/4″)	38.000	60.000	48.000	25.000
DN40 (1-1/2″)	52.000	85.000	65.000	35.000
DN50 (2″)	75.000	120.000	95.000	48.000
DN65 (2-1/2″)	115.000	185.000	145.000	75.000
DN80 (3″)	160.000	260.000	210.000	105.000
DN100 (4″)	260.000	420.000	340.000	165.000
DN125 (5″)	420.000	680.000	560.000	260.000
DN150 (6″)	620.000	980.000	820.000	380.000

• Hàng kẽm sẽ có giá +5-10%

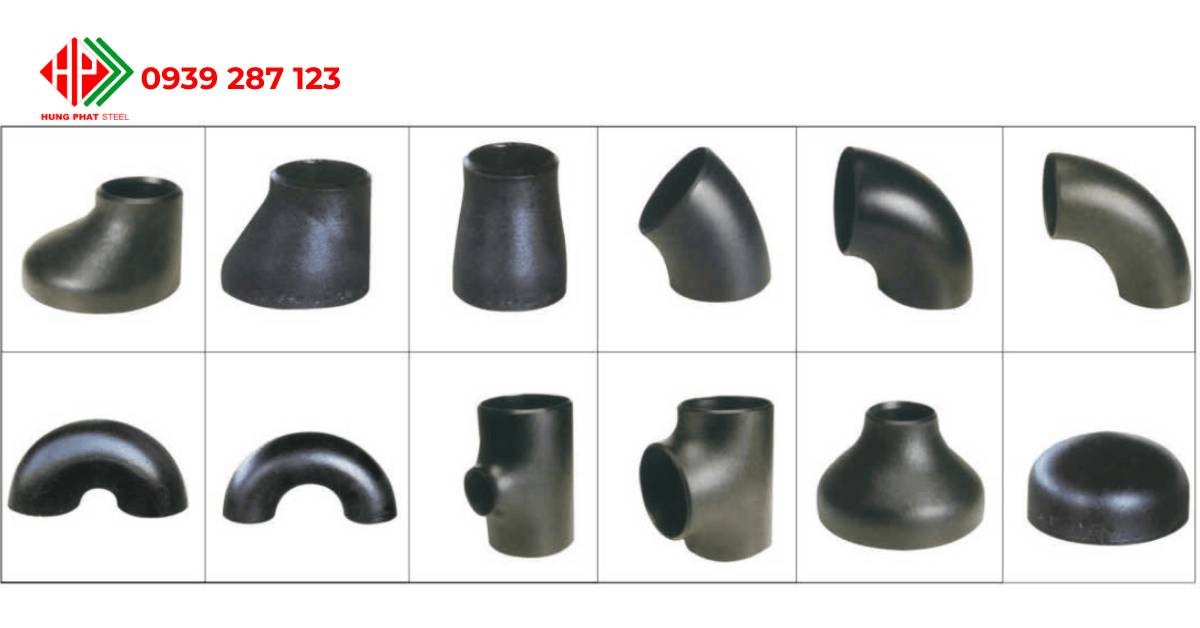

Phân loại chi tiết các loại phụ kiện SCH40

 1. Co hàn SCH40 (cút)

Phân loại:

• Co 45°: chuyển hướng nhẹ
• Co 90°: phổ biến nhất
• Co 180°: quay đầu

Đặc điểm kỹ thuật:

Có bán kính cong (R)

• Long radius (LR) : Co dài → ít tổn thất áp
• Short radius (SR): Co ngắn → tiết kiệm không gian

 2. Tê hàn SCH40 (Tee)

Phân loại:

• Tê đều: 3 nhánh cùng đường kính

• Tê giảm: nhánh phụ nhỏ hơn

Vai trò:

• Chia dòng chảy

• Kết nối hệ thống phức tạp

 3. Bầu giảm SCH40 (côn thu)

Phân loại:

• Bầu giảm Đồng tâm (concentric) → dùng cho hệ thẳng đứng

• Bầu giảm Lệch tâm (eccentric) → tránh đọng chất lỏng

👉 Ứng dụng:

• Điều chỉnh lưu lượng

• Giảm áp lực

4. Chén hàn SCH40 (Bịt chụp)

• Bịt kín đầu ống

• Chịu áp lực đầu cuối

Dùng trong:

• Test áp lực

• Kết thúc hệ thống

 5. Măng sông (Coupling)

• Nối ống cùng đường kính

• Tăng độ chắc chắn

6. Và nhiều loại phụ kiện khác nữa

• Chữ thập (cross)
• Mặt bích (Flange)
• Nối (niiple)

Phân loại theo bề mặt

 Phụ kiện hàn SCH40 đen

Đặc điểm:

• Không phủ bề mặt

• Có lớp oxit tự nhiên

Ứng dụng:

• Trong nhà

• Hệ thống kín

Nhược điểm:

• Dễ rỉ nếu tiếp xúc môi trường ẩm

Phụ kiện hàn SCH40 mạ kẽm

2 phương pháp:

1. Xi kẽm (electro-galvanized):

• Lớp mạ mỏng (~5–15µm)

• Bề mặt đẹp

• Giá rẻ

2. Nhúng kẽm nóng (hot-dip):

• Lớp mạ dày (~50–100µm)

• Chống ăn mòn cực tốt

👉 Phù hợp:

• Ngoài trời

• Môi trường biển

Vật liệu chế tạo phụ kiện SCH40

Thép carbon ASTM A234 WPB – lựa chọn phổ biến nhất

Trong thực tế, hơn 80–90% phụ kiện SCH40 trên thị trường được sản xuất từ thép carbon theo tiêu chuẩn ASTM A234 WPB.

Đặc tính cơ học:

• Giới hạn chảy: khoảng 240 MPa

• Độ bền kéo: khoảng 415 MPa

👉 Đây là mức cơ tính rất “cân bằng”:

• Đủ cứng để chịu áp lực

• Đủ dẻo để gia công và hàn

Ưu điểm nổi bật:

• Dễ hàn: phù hợp thi công tại công trường

• Giá thành hợp lý: tối ưu chi phí đầu tư

• Ứng dụng rộng: phù hợp tới 90% công trình từ dân dụng đến công nghiệp

👉 Chính vì vậy, WPB gần như là “tiêu chuẩn mặc định” cho phụ kiện SCH40.

Thép hợp kim – dành cho môi trường khắc nghiệt

Trong các hệ thống đặc thù như:

• Lò hơi

• Nhà máy nhiệt điện

• Đường ống nhiệt độ cao

phụ kiện SCH40 được sản xuất từ thép hợp kim.

Đặc điểm:

• Chịu nhiệt cao trên 400°C

• Chống biến dạng khi làm việc lâu dài

👉 Tuy nhiên:

• Giá thành cao hơn

• Ít phổ biến hơn WPB

Inox (thép không gỉ) – giải pháp chống ăn mòn

Trong các môi trường:

• Hóa chất

• Thực phẩm

• Nước biển

phụ kiện inox là lựa chọn tối ưu.

Ưu điểm:

• Chống ăn mòn gần như tuyệt đối

• Không bị rỉ sét

Nhược điểm:

• Giá cao

• Không cần thiết cho công trình thông thường

Tiêu chuẩn kỹ thuật – yếu tố quyết định chất lượng

Phụ kiện SCH40 không chỉ đơn thuần là “hình dạng giống nhau”, mà phải tuân thủ các tiêu chuẩn quốc tế để đảm bảo lắp ghép chính xác.

Các tiêu chuẩn quan trọng:

• ASTM A234 → quy định vật liệu

• ASME B16.9 → quy định kích thước phụ kiện

• ASME B16.25 → quy định mép vát hàn

👉 Vai trò của tiêu chuẩn:

• Đảm bảo phụ kiện lắp vừa ống 100%

• Tránh sai lệch gây rò rỉ

• Đảm bảo an toàn vận hành lâu dài

Quy trình sản xuất phụ kiện SCH40 (thực tế nhà máy)

Để tạo ra một phụ kiện đạt chuẩn SCH40, quy trình sản xuất phải trải qua nhiều công đoạn kiểm soát nghiêm ngặt.

Các bước chính:

1. Cắt phôi Từ ống thép hoặc thép tấm

2. Gia nhiệt Nhiệt độ khoảng 900 – 1200°C. Giúp thép đạt trạng thái dẻo

3. Tạo hình Ép nóng hoặc dập khuôn. Tạo hình co, tê, côn…

4. Vát mép hàn (Bevel) Đảm bảo mối hàn đạt chuẩn kỹ thuật

5. Xử lý nhiệt Giảm ứng suất. Tăng độ bền

6. Kiểm tra không phá hủy (NDT) Siêu âm (UT). Chụp X-ray

👉 Các nhà máy lớn như Cangzhou Huaye áp dụng dây chuyền tự động hóa cao, giúp sản phẩm đồng đều và ổn định chất lượng.

Ưu điểm của phụ kiện SCH40 (phân tích thực tế)

Độ kín tuyệt đối

Do sử dụng phương pháp hàn đối đầu, hệ thống gần như:

• Không rò rỉ

• Không suy giảm áp lực

Ít bảo trì

Sau khi lắp đặt đúng kỹ thuật:

• Hầu như không cần bảo trì

• Tuổi thọ có thể lên đến 10–20 năm

Chịu rung động tốt

Phù hợp với:

• Nhà máy

• Hệ thống có rung động liên tục

Không bị lỏng như nối ren

Khác với nối ren:

• Không bị tuột ren

• Không cần siết lại

Ứng dụng thực tế của phụ kiện SCH40

Hệ thống PCCC

• Đường ống sprinkler

• Hệ thống chữa cháy trong tòa nhà

👉 Yêu cầu:

• Độ kín cao

• Hoạt động ổn định khi áp lực lớn

Nhà máy công nghiệp

• Ngành hóa chất

• Ngành thực phẩm

👉 Cần:

• Độ bền

• Khả năng chịu môi trường

Ngành dầu khí

• Đường ống áp lực cao

• Hệ thống dẫn khí

👉 Đòi hỏi:

• An toàn tuyệt đối

Công trình dân dụng

• Chung cư

• Nhà cao tầng

👉 Ưu điểm:

• Bền

• Ít bảo trì

So sánh SCH40 và SCH80

👉 Kết luận:

• SCH40 → dùng cho đa số công trình

• SCH80 → dùng cho hệ thống áp lực cao đặc biệt

Các loại ống sử dụng với phụ kiện SCH40

Ống thép hàn (ERW)

• Giá rẻ

• Dễ thi công

• Phổ biến nhất

Ống thép mạ kẽm

• Có lớp kẽm chống gỉ

• Dùng ngoài trời

Ống thép đúc

• Không có mối hàn

• Chịu áp lực cao

👉 Thường dùng trong:

• Dầu khí

• Công nghiệp nặng

Thị trường và thương hiệu

Hiện nay, thị trường phụ kiện SCH40 tại Việt Nam rất đa dạng, bao gồm:

• Hàng Trung Quốc (giá cạnh tranh)

• Hàng Việt Nam như Vifico

• Hàng Nhật Bản, Hàn Quốc (chất lượng cao)

Ngoài ra, các nhà sản xuất lớn như Cangzhou Huaye cung cấp số lượng lớn cho thị trường.

Lưu ý khi chọn mua phụ kiện SCH40

Để đảm bảo chất lượng, cần chú ý:

• Kiểm tra độ dày thực tế

• Kiểm tra mép vát hàn có đều không

• Yêu cầu CO, CQ đầy đủ

• Chọn nhà cung cấp uy tín

👉 Tránh hàng:

• Mỏng hơn tiêu chuẩn

• Gia công kém

Thép Hùng Phát là đơn vị phân phối

Thép Hùng Phát đóng vai trò quan trọng trong chuỗi cung ứng:

• Cung cấp hàng đúng tiêu chuẩn

• Tư vấn kỹ thuật phù hợp

• Tối ưu chi phí cho khách hàng

• Giao hàng nhanh, đúng tiến độ

👉 Đây là yếu tố giúp công trình:

• Tránh rủi ro

• Đảm bảo chất lượng

Kết luận

Phụ kiện ống thép SCH40 là giải pháp tối ưu nhờ sự cân bằng giữa:

• Chi phí hợp lý

• Độ bền cao

• Khả năng ứng dụng rộng

👉 Nếu lựa chọn đúng:

• Vật liệu

• Tiêu chuẩn

• Nhà cung cấp

thì hệ thống đường ống có thể vận hành ổn định 10–20 năm, đảm bảo an toàn và hiệu quả lâu dài cho công trình.
